1.施工方案

施工方案应包括：

①结构形式（姐）

②材料与配合比（比）

③施工工艺及流程（流）

④模板及其支架设计（摸）

⑤钢筋加工安装（刚）

⑥混凝土施工（混）

⑦预应力施工（预）等主要内容。

★墨师兄口诀：姐刚混，预摸笔流（自己联想吧）

2.整体式现浇钢筋混凝土池体结构施工流程

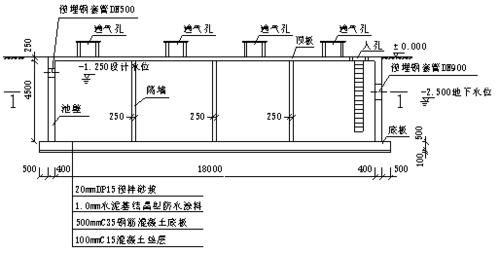

整体式现浇水池施工

整体式现浇水池施工

整体式现浇水池施工

①测量定位→②土方开挖及地基处理→③垫层施工→④防水层施工→⑤底板浇筑→⑥池壁及柱浇筑 →⑦顶板浇筑→⑧功能性试验。

★墨师兄口诀：扯开垫防，底柱顶试

（2018 年一级案例二考点）

背景资料给出了水池的施工流程为：水池边线和 与桩位测量定位→基坑支护与降水→A→垫层施工→B→底板钢筋模板安装与 混凝浇筑→C→顶板钢筋模板安装与混疑土浇筑→D，要求写出 A、B、C、D 代 表的名称。

★现浇水池工序图解★

①测量定位

②土方开挖以及地基处理

③垫层施工

④防水层施工

⑤底板浇筑

⑥池壁浇筑（没有立柱的）

⑥池壁与立柱同时浇筑

⑦顶板浇筑

⑧满水试验（功能性试验的其中一个，还包括各种管道，堵口等结构的试验）

3.单元组合式现浇钢筋混凝土水池工艺流程

①土方开挖及地基处理→②中心支柱浇筑→③池底防渗层施工→④浇筑池底混凝土垫层→⑤池内防水层施工→⑥池壁分块浇筑→⑦底板分块浇筑→⑧底板嵌缝→⑨池壁防水层施工→⑩功能性试验。

★墨师兄口诀：开支防惦，随分分钱防性（意思是女生发工资了，开支要防着被尾随男惦记，你随着把钱分分掉，防止被劫财又被劫性。
）

开支防惦，随分分钱防性

（注意注意，这个工序不是唯一的，而且这个工序说的也不是很完美，还有中间可以又很多灵活的形式，这里就不多讲了，毕竟也不好考）

★单元组合现浇水池工序图解★

①土方开挖以及地基处理

②中心立柱施工

③池底防渗层施工

④垫层施工

⑤池内防水层施工

⑥池壁分开浇筑

⑦底板分块浇筑

⑧底板嵌缝

⑨池壁防水层施工（实际上之前要先施工池壁接缝）

⑩功能性试验（包括满水试验等）

中心立柱

噢NO?

什么是满水试验？

大家别着急，我们后面会讲，这里只要知道是水池的一个试验就行

（二）施工技术要点

1.模板、支架施工

(1)模板及其支架应满足浇筑混凝土时的承载能力、刚度和稳定性要求，且应安装牢固。

模板与支架

模板与支架

模板

钢筋

钢筋与模板

(2)各部位的模板安装位置正确、拼缝紧密不漏浆;对拉螺栓、垫块等安装稳固；模板上的预埋件、预留孔洞、穿墙套管不得遗漏，且安装牢固;在安装池壁的最下一层模板时，应在适当位置预留清扫杂物用的窗口。
在浇筑混凝土前，应将模板内部清扫干净，经检验合格后，再将窗口封闭。

对拉螺栓构造示意图

对拉螺栓

预留清扫口

(3)采用穿墙螺栓来平衡混凝土浇筑对模板侧压力时，应选用两端能拆卸的螺栓或在拆模板时可拔出的螺栓。

对拉螺栓施工

两端可拆卸的对拉螺栓

穿墙螺栓平衡侧压力

止水环位置

安装示意图

止水环满焊牢固

锥形槽

对跨度不小于4m的现浇钢筋棍凝土梁、板，其模板应按设计要求起拱；设计无具体要求时，起拱高度宜为跨度的1/1000 - 3/1000。

止水环，锥形槽，螺栓

(4)池壁模板施工时，应设置确保墙体直顺和防止浇筑混凝土时模板倾覆的装置。

防止倾覆

斜撑支护

(5)固定在模板上的预埋管、预埋件的安装必须牢固，位置准确。
安装前应清除铁锈和油污，安装后应作标志。

预埋管

(6)池壁与顶板连续施工时，池壁内模立柱不得同时作为顶板模板立柱。
顶板支架的斜杆或横向连杆不得与池壁模板的杆件相连接。
池壁模板可先安装一侧，绑完钢筋后，分层安装另一侧模板，或采用一次安装到顶而分层预留操作窗口的施工方法。

侧模的支撑不能与顶模的支撑同用

2.止水带安装

★（注意区分侧壁穿墙螺栓的止水环，，止水带和止水环是不一样的，案例答题的时候千万不要出错，错一个字都没分）

(1)塑料或橡胶止水带的形状、尺寸及其材质的物理性能，应符合设计要求，且无裂纹，无气泡。

橡胶止水带与钢板止水带

橡胶止水带（质量合格，无裂纹，无气泡等）

橡胶止水带（质量合格，无裂纹，无气泡等）

(2)塑料或橡胶止水带接头应采用热接，不得叠接；接缝应平整牢固，不得有裂口、脱胶现象；T字接头、十字接头和Y字接头（其实还有其他形状），应在工厂加工成型。

止水带接头形式

(3)金属止水带应平整、尺寸准确，其表面的铁锈、油污应清除干净，不得有砂眼、钉子。

金属止水带

金属止水带

金属止水带常用尺寸

(4)金属止水带接头应按其厚度分别采用折叠咬接或搭接;搭接长度不得小于20mm，咬接或搭接必须采用双面焊接。

金属止水接头形式

双面焊接

(5)金属止水带在伸缩缝中的部分应涂防锈和防腐涂料。

(6)止水带安装应牢固，无孔洞、撕裂、扭曲、榴皱，位置准确，其中心线应与变形缝中心线对正，止水带不得有裂纹、孔洞等。
不得在止水带上穿孔或用铁钉固定就位。

钢板止水带固定

（2007 年一级单选 10）

水池施工中，橡胶止水带的接头方法是( )。

A.热接

B.搭接

C.粘接

D.叠接

········

········

········

········

答案：A

（2010 一级年单选 14）

下列现浇钢筋混凝土水池伸缩缝橡胶止水带 固定方法中，正确的是（ ）。

A．设架立钢筋 B．穿孔后用铁丝绑扎 C．螺栓对拉 D．用 AB 胶粘结

········

········

········

········

答案：A

（2015 年二级多选 4）

关于水池变形缝中止水带安装的说法，错误的有( )。

A.金属止水带搭接长度不小于 20mm

B.塑料止水带对接接头采用叠接

C.止水带采用铁定固定就位

D.金属止水带在伸缩缝中的部分不涂刷防 腐涂料 E.塑料或橡胶止水带应无裂纹、无气泡

········

········

········

········

答案：BCD

（2017 年二级单选 16）

关于防水构筑物变形缝处橡胶止水带施工技术要求，错误的是(B)。

A.填缝板应用模板固定牢固

B.止水带应用铁定固定牢固

C.留置施工缝时，端头必须安放模板，设置止水带

D.止水带的固定和安装，必须由项目部技术员，质检员验收

········

········

········

········

答案：B

（2018 年二级单选 11）

塑料或橡胶止水带接头应采用(A)。

A.热接

B.叠接

C.咬接

D.对接

········

········

········

········

答案：A

3.钢筋施工

(1)加工前对进场原材料进行复试，合格后方可使用。

(2)根据设计保护层厚度、钢筋级别、直径和弯钩要求确定下料长度并编制钢筋下料表。

钢筋配料单（下料表）

(3)钢筋连接的方式:根据钢筋直径、钢材、现场条件确定钢筋连接的方式。
主要采取机械连接、绑扎、焊接方式（还记得着三种连接时怎么样的吗，不记得就去翻翻之前桥梁那边的钢筋那一节）。

池壁钢筋绑扎施工

(4)加工及安装应满足《给水排水构筑物工程施工及验收规范》GB50141一2008和设计要求。

底板钢筋绑扎施工

(5)应在混凝土浇筑之前对安装完毕的钢筋进行隐蔽验收。

隐蔽工程验收（能看到机械连接接头吗）

（2009年一级多选 7）

确定钢筋下料长度，应考虑（ ）等因素。

A.保护层厚度

B.钢筋级别

C.加工设备

D.弯钩要求

E.钢筋直径

········

········

········

········

答案：ABDE

4.无粘结预应力施工

（1）无粘结预应力筋技术要求

1)预应力筋外包层材料，应采用聚乙烯或聚丙烯，不得使用聚氯乙烯（氯离子会腐蚀钢筋）；外包层材料性能符合足《无粘结预应力棍凝土结构技术规程》JGJ 92-2016的要求。

无粘结预应力筋

水池施工的中无粘结预应力筋管道

2)预应力筋涂料层应采用专用防腐油脂，其性能应符合《无粘结预应力混凝土结构技术规程》 JGJ92-2016的要求。

防腐油脂

3)必须采用I类锚具，锚具规格应根据无粘结预应力筋的品种、张拉吨位以及工程使用情况选用。

锚具

无粘结预应力施工

（2）无粘结预应力筋布置安装

1)锚固肋数量和布置，应符合设计要求；设计无要求时，张拉段无粘结预应力筋长不超过50m，且锚固肋数量为双数。

锚固肋平面位置布置

锚固肋施工现场

2)安装时，上下相邻两环无粘结预应力筋锚固位置应错开一个锚固肋；应以锚固肋数量的一半为无粘结预应力筋分段(张拉段)数量;

上下相邻错开锚固

每段无粘结预应力筋的计算长度应加人一个锚固肋宽度及两端张拉工作长度和锚具长度。

张拉工序

长度计算简图示意

锚固肋与无粘结筋

3)无粘结预应力筋应在浇筑混凝土前安装、放置；浇筑混凝土时，不得踏压、撞碰无粘结预应力筋、支撑架及端部预埋件。

4)无粘结预应力筋不应有死弯，有死弯时应切断。

5)无粘结预应力筋中严禁有接头。

（3）无粘结预应力张拉

张拉施工

1)A:张拉段无粘结预应力筋长度小于25m时，宜采用一端张拉;

B:张拉段无粘结预应力筋长度大于25m而小于50m时，宜采用两端张拉;

C:张拉段无粘结预应力筋长度大于50m时，宜采用分段张拉和锚固。

张拉

2)安装张拉设备时，对直线的无粘结预应力筋，应使张拉力的作用线与预应力筋中心重合;对曲线的无粘结预应力筋，应使张拉力的作用线与预应力筋中心线末端重合。

中心线重合

（4）封锚要求

(1)凸出式锚固端锚具的保护层厚度不应小于50mm。

(2)外露预应力筋的保护层厚度不应小于50mm。

(3)封锚混凝土强度等级不得低于相应结构混凝土强度等级，且不得低于C40（"且"就是同时满足，两者从高的算。
比如结构混凝土强度为C30，那么封锚混凝土强度等级大于C40；比如结构混凝土强度等级为C50，那么封锚混凝土强度等级要大于C50,而不是C40）。

锚具示意图

5.混凝土施工

(1)钢筋(预应力)混凝土水池(构筑物)是给水排水场站工程施工控制的重点。
对于结构混凝土外观质量、内在质量有较高的要求，设计上有抗冻、抗渗、抗裂要求。

对此，混凝土施工必须从原材料及外加剂选择，配合比设计，混凝土的搅拌及运输，混凝土的分仓布置、预留施工缝及后挠带的位置及要求，混凝土浇筑顺序、浇筑速度及振捣方法，预防混凝土施工裂缝措施，季节性施工措施，养护各环节加以控制以确保实现设计的使用功能（这些环节跟道路，桥梁等很相似）

混凝土泵车

(2)混凝土施工、验收和试验严格按《给水排水构筑物工程施工及验收规范》 GB 50141-2008和设计要求执行。

水池底板混凝土浇筑

水池池壁混凝土浇筑

水池顶板混凝土浇筑

(3)混凝土浇筑后加盖洒水养护，保持湿润不少于14天。
洒水养护至规范规定的强度。

混凝土养护（浇筑完成12小时候开始）

6.模板及支架拆除

(1)应按模板支架设计方案、程序进行拆除。

(2)采用整体模板时，侧模板应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除;

其他模板应在与结构同条件养护的混凝土试块达到表1K414021规定强度时，方可拆除。

混凝土标准试件

养护箱子

试件抗压强度试验

(3)模板及支架拆除时，应划定安全范围，设专人指挥和值守。

二、装配式预应力混凝土水池施工技术

(一)预制构件吊运安装

1.构件吊装方案

预制构件吊装前必须编制吊装方案。
吊装方案应包括以下内容:

(1)工程概况，包括施工环境、工程特点、规模、构件种类数量、最大构件自重、吊距以及设计要求、质量标准。

工程概况

(2)主要技术措施，包括吊装前环境、材料机具与人员组织等准备工作、吊装程序和方法、构件稳固措施，不同气候施工措施等。

主要技术措施准备

(3)吊装进度计划。

进度计划

(4)质量安全保证措施，包括管理人员职责，检测监控手段，发现不合格的处理措施以及吊装作业记录表格等安全措施。

预制拼装水池内部（质量检验合格）

(5)环保、文明施工等保证措施。

文明施工

（概况+技术+进度+安全+环保+文明）

2.预制构件安装

(1)安装前应经复验合格;有裂缝的构件，应进行鉴定。
预制柱、梁及壁板等构件应标注中心线，并在杯槽、杯口上标出中心线。

中心标注

预制构件与杯口槽

预制构件与杯口槽安装示意图

预制壁板安装前应将不同类别的壁板按预定位置顺序编号。

编号与吊装

壁板两侧面宜凿毛，应将浮渣、松动的混凝土等冲洗干净，并应将杯口内杂物清理干净，界面处理满足安装要求。

侧面凿毛并清洗干净

（注意：装配式水池原理其实有点像木桶，拼装后用缠绕丝捆紧，在涂上防水层防水以及保护层保护）

装配式木桶

预制拼装水池

预制拼装缠绕丝拉完，保护层施工前状态

(2)预制构件应按设计位置起吊，曲梁宜采用三点吊装。
吊绳与预制构件平面的交角不应小于45°。
当小于45°时，应进行强度验算。

起吊角度

预制构件安装就位后，应采取临时固定措施。
曲梁应在梁的跨中临时支撑，待上部二期混凝土达到设计强度的75%及以上时，方可拆除支撑。
安装的构件，必须在轴线位置及高程进行校正后焊接或浇筑接头混凝土。

构件与斜撑示意图

(3)预制混凝土壁板(构件)安装位置应准确、牢固，不应出现扭曲、损坏、明显错台等现象。
池壁板安装应垂直、稳固，相邻板湿接缝及杯口填充部位混凝土应密实。
池壁顶面高程和平整度应满足设备安装及运行的精度要求。

（2009年一级单选14）

装配式预应力混凝土水池吊装中，当预制构件平面与吊绳的交角小于（ ）时，应对构件进行强度验算。

A．45°

B．50°

C．55°

D．60°

········

········

········

········

答案：A

（2018年一级单选9）

关于装配式预应力混凝土水池预制构件安装的说法， 正确的是（ ）。

A.曲梁应在跨中临时支撑，待上部混凝土达到设计强度的50%，方可拆除支撑

B.吊绳与预制构件平面的交角不小于35°

C.预制曲梁宜采用三点吊装

D.安装的构件在轴线位置校核后焊接

········

········

········

········

答案：C

(二)现浇壁板缝混凝土

预制安装水池满水试验能否合格，除底板混凝土施工质量和预制混凝土壁板质量满足抗渗标准外，现浇壁板缝混凝土也是防渗漏的关键（也就是说，池壁，池底，壁板缝都必须满足抗渗要求，而且壁板缝因为是“后补”的，就像是替补球员后来上场的，体力要更加充沛，强度等级要更高一级），必须控制其施工质量，具体操作耍点如下:

壁板缝

壁板缝提高一等级（此图娱乐下，增加记忆，壁板缝就像巴萨球衣一样带状的，小罗梅西的强度（厉害程度）就像壁板缝的强度一样，比其他球员高一个等级啊）

(1)壁板接缝的内模宜一次安装到顶；外模应分段随浇随支。
分段支模高度不宜超过1.5m。

壁板缝内外模板安装

外膜随支随浇

(2)浇筑前，接缝的壁板表面应洒水保持湿润，模内应洁净;接缝的混凝土强度应符合设计规定，设计元要求时，应比壁板混凝土强度提高一级

（跟单元组合接缝一样，也是要高一个等级的混凝土，联想梅西小罗比其他球员厉害一个等级吧）。

高一等级，纯属娱乐，考试忘记了就想这个图片吧

壁板缝混凝土强度要搞一等级

(3)浇筑时间应根据气温和混凝土温度选在壁板间缝宽较大时进行；混凝土如有离析现象，应进行二次拌合；混凝土分层浇筑厚度不宜超过250mm（★注意区别：外模板分段支模高度不宜超过1.5m，混凝土太深，振捣不好振捣），并应采用机械振捣，配合人工捣固。

分层浇筑小于250mm

混凝土离析现象

(4)用于接头或拼缝的混凝土或砂浆，宜采取微膨胀和快速水泥（快速能更快的凝固，微膨胀能时接缝处更加密实不透水），在浇筑过程中应振捣密实并采取必要的养护措施。

微膨胀和快速水泥

（2007年单选11）

下列关于装配预应力水池施工的错误说法是( )。

A.提高接缝用混凝土或砂浆的水灰比

B.壁板接缝的内模宜一次安装到顶

C.接缝混凝土分层浇筑厚度不宜超过250mm

D.接缝用混凝土或砂浆宜采用微膨 胀和快速水泥

·········

·········

·········

·········

答案：A

（2012年单选12）

关于预制安装水池现浇壁板接缝混凝土施工措施的 说法，错误的是(C)。

A.强度较预制壁板应提高一级

B.宜采用微膨胀混凝土

C.应在壁板间缝较小时段灌注

D.应采取必要的养护措施

·········

·········

·········

·········

答案：C

（2015年多选7）

关于预制拼装给排水构筑物现浇板缝施工说法，正确的有（ ）。

A板缝部位混凝土表面不用凿毛

B.外模应分段随浇随支

C.内膜一次安装到位

D.宜采用微膨胀水泥

E.板缝混凝土应与壁板混凝土强度相同

·········

·········

·········

·········

答案：BCD
