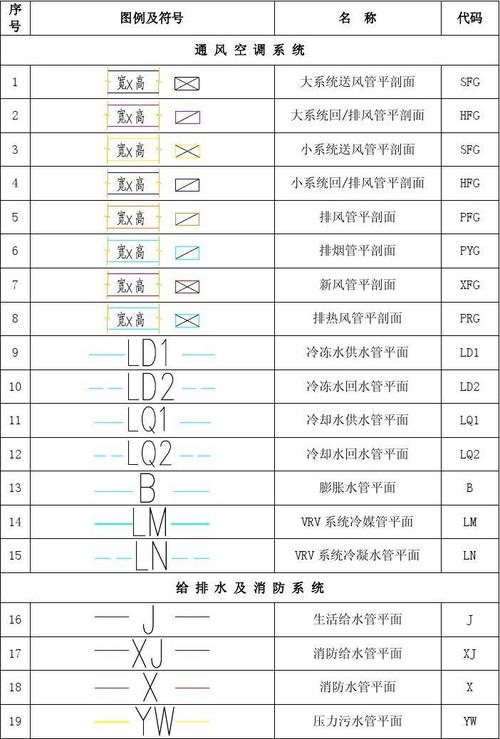

1、先看图纸目录及图纸说明——了解图纸类别和张数。

2、按目录顺序通读一遍——对建筑物有一概略了解。

3、逐张进行阅读时：

3.1先整体后局部

3.2先文字说明后图样

3.3先图形后尺寸

（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。

用于平面时，称平面定位轴线（即定位轴线）。
用于竖向时，称竖向

定位轴线。
定位轴线之间的距离，应符合模数数列的规定。

1、定位轴线：

平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混要淆。

2、附加定位轴线：用于次要承重构件处。

3、定位轴线的各种注法

（二）尺寸、标高

1、尺寸单位；

（1）米（m）：用于标高及总平面图。

（2）毫米（mm)：除标高及总平面图外。

2、标高定义：是标注建筑物某一部位高度的一种尺寸形式。

（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。

（2）相对标高：凡标高的基准面是根据工程需要而自行选定的。

一般把建筑物主要地面定为相对标高的零点。

3、标高符号：

4、标高数字： 总平面图标注到小数点后两位，其余标注到小数后三位。

（三）钢筋的表示方式

1、钢筋的标注形式

1.1箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1.2梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

1.3梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

1.4梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

1.5 梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋 5Φ25，通长布置。

如果以后各位在看图中有看不懂的地方，可以参照国家建筑图集11G101-1、11G101-2、11G101-3、11G101-4、11G101-5中查看。

2、一般钢筋的表示图例

3、一般钢筋的画法

4、钢筋焊接接头的图例

1、暗挖断面图

2、暗挖剖面图

3、车站平面图

4、车站剖面图

5、盾构区间断面图
