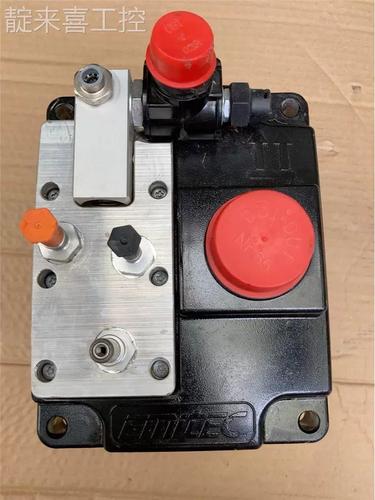

Ø 尿素泵内部集成计量泵、压缩空气电磁阀、加热器、控制器。
Ø 尿素泵作用是将尿素按照需求量送到喷嘴，然后喷入排气管
Ø 外形尺寸270x160x300，重约5.6公斤
Ø 工作环境温度：-40～80℃，
Ø 电力驱动，直流24V，电能消耗40瓦；内部加热时稳态为200瓦，瞬间最大能耗300瓦持续30秒
Ø 压缩空气：压力范围6~10bar，消耗量20NL/min,
Ø 尿素：尿素符合DIN70070标准，经过100微米滤芯的过滤。尿素入口最大流量25L/h，尿素喷射能力0~7.5L/h。
Ø 尿素进口处内置滤清器。
Ø 由内部控制器控制自动加热化冰。
Ø 故障自诊断和OBD功能
Ø 压缩空气电磁阀由内部控制器控制
内部控制器和ACU以CAN信号通讯
2、电气接口：
3、尿素泵内部介绍：
1）拆解注意： 依米泰克尿素泵使用4颗内五角梅花螺丝固定前盖和后盖，拆解的时候需要使用空心五角梅花T25螺丝刀
2）皮带，皮带轮、步进电机
3）连杆、活塞皮碗、加热
4）电路板
5）铝板
6）内部流道
1) 尿素泵进液管：进液管路有单向阀；
2) 混合腔：有空气可尿素的混合气，由空气把尿素吹响喷嘴；
3) 尿素回流口：开始将尿素液路充满，空气运动起来以后没有尿素回流。
尿素泵内空气流向
尿素泵内空气路径部件：
空气电磁阀：控制空气是否进入尿素泵
空气控制阀：控制回液管是否回流
尿素泵内尿素到混合腔路径
尿素泵内尿素到压力开关以及回液路径
常见失效模式及故障诊断
1、尿素泵被污染
故障现象：
1）尿素泵不能吸入尿素；
2）尿素泵喷射量不准。
常见的故障原因：
1）尿素泵内单向阀被污染；
2）尿素泵进液口堵塞；
3）内部密封圈磨损泄露。
故障预防：
1）保持尿素箱内的清洁，使用正规尿素，是尿素箱内的清洁度满足尿素泵的要求；
2）使用35微米的尿素箱滤网；
3）注意进液口滤网；
4）注意尿素泵使用的清洁度，特别是拔开尿素泵液路接头前，注意清洁尿素泵本身上的灰尘，防止污染无进入尿素泵；
5）注意尿素加注过程尿素箱加注口的清洁度，以及尿素箱内尿素滤清器的情况；
6）注意尿素箱定期的清洗维护，确保不会存在污染物在尿素箱底部堆积。
2、尿素泵内压力开关故障：
故障现象：
1）压力开关长期处于接触状态，对应故障码：回液管堵塞；
2）压力开关长期处于未接触状态，对应故障码：缺少空气或者尿素
故障模式：
Ø 回液管堵塞故障1：
1）尿素泵回液管没有解冻情况下尿素泵预注，导致尿素泵内存在压力（约4bar）；
2）压力开关处于接触状态，尿素泵报故障“回液管堵塞”如果此时用户能够断开回液管释放压力，或者到服务站处理，尿素泵不会损坏；
3）故障后DCU控制尿素泵停止运转；
4）发动机熄火后，尿素泵内带压力的尿素继续结冰后，导致尿素泵内的压力继续增加，从而出现压力超过压力开关限制的可能性（限值大约25bar），可能性不大。
Ø 回液管堵塞故障2：
1）尿素泵回液管没有解冻情况下尿素泵预注，导致尿素泵内存在压力（约4bar）
2）压力开关处于接触状态，尿素泵报故障“回液管堵塞”如果此时用户能够断开回液管释放压力，或者到服务站处理，尿素泵不会损坏；
3）故障后DCU继续预注，尿素会进入混合腔、喷射接头、尿素管、喷嘴进入排气管；
4）发动机熄火后，尿素泵内带压力的尿素继续结冰后，导致尿素泵内的压力继续增加，从而出现压力超过压力开关限制的可能性（限值大约25bar），同时喷射管内尿素结冰，导致喷射管堵塞；
5）发动机再次运转，喷射管路的结冰导致尿素泵内压力升高到13bar左右，报“电机故障”仍然没有处理的情况下，13bar的尿素再次结冰，超过压力开关限值的可能性非常大。
Ø 尿素或空气缺失：
1）故障原因和回液管堵塞一样，都是由于尿素泵内压力不能释放，再次结冰，导致泵腔内压力升高；
2）如果压力开关内的压力过高，会导致压力开关外壳破损。
诊断方法：
1）断开尿素回液管，进行预注，观察是否有尿素从回液管接头流出，如果既有尿素流出，同时报回液管堵塞故障，则证明压力开关损坏；
2）尿素泵报“缺少空气或者尿素”，在确保尿素有吸入且压缩空气在预注阶段有喷出的条件下，可以判定故障可能来自压力开关。
3、 尿素泵电机故障故障现象：
尿素泵电机不能运转，对应故障“电机故障”。
故障原因：
1）喷射状态下，喷射路（管路、喷嘴）堵塞导致尿素泵内压力升高到13bar，电机无法运转；
2）尿素泵摔落或者剧烈震动，导致内部传感器故障。
诊断方法：
1）检查尿素路是否存在堵塞；
2）喷射路正常，且电机不能运转，报电机故障，则更换尿素泵。
4. 空气路结晶故障现象：
1）喷射状态下没有空气喷出；
2）喷射状态下空气流量低。
故障原因：
喷射路出现堵塞后，导致混合腔内压力升高，混合腔内压力和气路压力动平衡的时候，尿素可以进入气路，进而出现气路结晶。
诊断方法：
1）检查尿素喷嘴是否存在堵塞；
2）检查喷射尿素管是否存在弯折；
3）强制打开空气电磁阀是否有空气喷出。
修复方法：
尿素是极易溶于水的，可通过给气路注入清水溶化尿素结晶。照此方法操作的时候，要注意空气电磁阀加12V电，强制打开空气电磁阀，若空气电磁阀不打开，清水无法进入空气通道。
